根据传统，华为宣布其下一代移动SOC称为Hisilicon Kirin 990。它仍然建立在7nm过程中，但略有提高以获得更好的效率。芯片组使用TSMC的全新7nm Finfet加上EUV节点，重要的是要注意Apple即将推出的A13芯片使用相同的制造过程。
华为在其旗舰移动Soc中拥有许多第一款。尽管三星已经宣布其集成的5G能力的SoC，但市场上的第一个是华为的麒麟990。到目前为止，5G功能的芯片组都是用5G调制解调器拍摄的SoC，而Kirin 990在船上附带一个集成的调制解调器 - 作为真正的Soc应该是真正的SoC。这确保了更优化的功耗和更少的RAM使用率。它也是第一个拥有超过103亿晶体管的SOC。

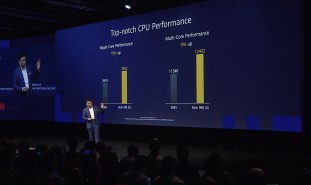

该公司承诺，其Kirin 990是今天芯片上最强大和最紧凑的系统。它应该比Qualcomm的Snapdragon 855比三星的exynos 9820小26％和36％。同时，内部的处理器利用8个核心 - 2x大皮质-A76 @ 2.86GHz，2x中间Cortex-A76 @ 2.36GHz和4x小Cortex-A55 @ 1.95GHz，应该优于Snapdragon 855乘以10％单核测试和多核方案中的9％。以下结果来自geekbench。

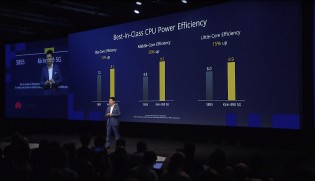

此外，7nm + EUV工艺允许华为进一步优化功率效率并与高通液相比，Kirin 990提供12％的大核效率，而中间核心分别达到35％和15％的收益。
与Snapdragon 855的性能和效率比较
对于图形密集型任务，相同的Mali-G76 GPU形式之前的Kirin 980在船上，但这次总共有6个核心。它为游戏提供智能缓存。这样，GPU到DDR带宽的增加15％，而DDR的功耗降低了12％。最终结果是比adreno 640更好的图形性能是6％。
搬到AI部分，华为也在那里进行了一些大的收益。船上的四核NPU建于新的Da Vinci架构，同时提高性能和效率。它使用与当今SOCS中的标准CPU相同的逻辑 - 用于AI苛刻的任务和小核的大核，而不是强化AI计算。
华为表示，NPU是如此强大，您可以根据新的实时多实例分段呈现实时视频。有趣的是，5G Variant将配备NPU的双重核心+微型核心配置，而非5G SoC将满足于单一大核心+微型核心设置。
除了自己的HIAI平台外，NPU还可以使用Facebook“S Tensorflow和Google”的Android NN平台。
NPU也已经与ISP一起使用，以获得更好的图像质量和其他功能。其中一个是双域视频和光降噪。咨询视频，芯片组能够在30fps录制8k HDR视频。
为了帮助加工和功耗，华为还推出了新的基林A1处理器，用于处理蓝牙连接，超低功耗应用和音频解码。它是一个独立的电源管理单元。
我们希望芯片组在10月份的某个时候与新一代伙伴一起击中市场 - 华为队友30和30职业。其他华为和荣誉品牌智能手机。
