Xiaomi Mi注意10 / CC9 Pro Disssembly表明如何将其融合在一起

当涉及相机,电池和扬声器时,良好的东西都有很小的套餐是非常不真实的。然而,Xiaomi设法不少于五个摄像机,5,2560mAh电池和1CC扬声器室内的MI注释10。拆卸照片和视频表明这一点的简单设计使其成为可能。

从技术上讲,这是小米MI CC9 PRO,但它基本上与音符10相同(这是不同市场的不同名称的问题)。这一切都开始剥离玻璃。

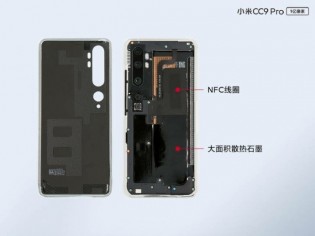

之后,存在几个层 - NFC天线,石墨片来从芯片组中扩散热量和支撑摄像机的附加盖子。这将Quad LED闪光灯以及激光AF系统(以及环境光传感器调节相机的色温)。

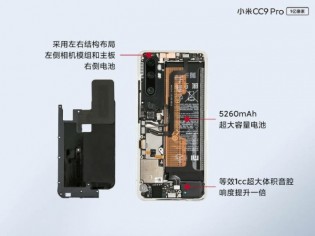

NFC线圈和石墨板•5,260mAh电池和1CC扬声器室

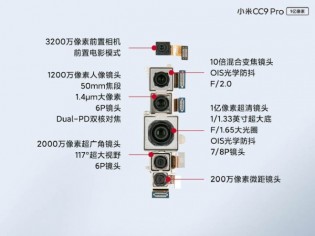

最后,Penta-Camera可以自由出来 - 108MP传感器非常大,这个模块是三星的Isocell HMX传感器的自定义版本。它和5x远摄相机特征光学图像稳定。

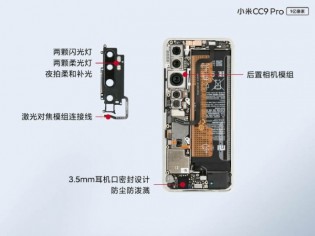

该模块将闪光灯和激光器AF插入•Penta-Camera Setup + Selfie相机

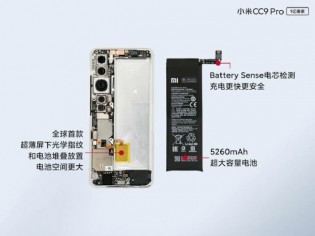

有趣的是,小米设法适合5,260mAh电池,不借助Apple使用的L形电池(相比,iPhone 11 Pro Max有4,000mAh电池)。注意电池下方的1CC扬声器室和3.5mm耳机插孔到其侧面。

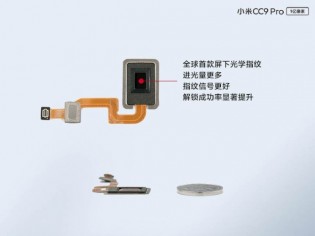

所有这些硬件都不会为传统的光学显示屏指纹读卡器留出足够的空间。小米使用超薄读卡器 - 它厚度仅为0.3mm,并通过微镜头具有微观准直技术实现。

超薄(0.3mm)光学显示屏指纹读卡器

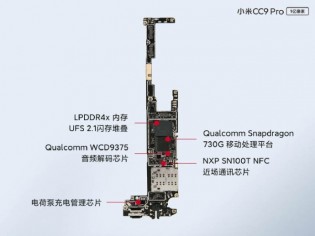

最终感兴趣的是主板,看起来非常微小 - Snapdragon 730G使用LPDDR4X RAM,UFS 2.1存储和各种支持芯片共享电路板(包括30W快速充电硬件)。

狭窄的主板

小米发布了这次官方拆卸视频,展示了整个过程的步骤:
